激光準直儀

BASIC INFO 基本信息
產品名稱：	激光準直儀
產品型號：	HT-3030
波長：	650nm ± 10nm
射出光功率：	（Mzx.）10mW
射出光狀態：	φ2.0 φ8.0
CCD尺寸：	1/4 英寸
視頻信號：	PAL

產品詳情

本設備的光源采用可視半導體激光，受光部采用了38萬像素CCD攝像機的超小型角度變位測試裝置。通過投光光學系統與受光光學系統分開而不會使測定范圍變得狹窄，能保持照射光束的細小直徑。

另外，采用了偏光光束分配器，1/4 λ 板，使得光的檢測效率極高，對低反射微小面積的傾斜測定也異常容易，而不用選擇應用。

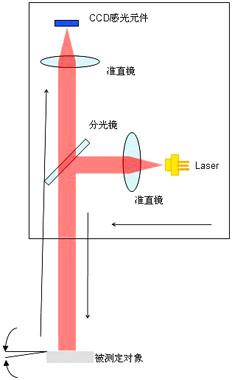

▇ 原理圖示

激光準直儀原理圖示

激光準直儀原理如圖所示：通過激光LD發射的激光到被測定物體，讀取其反射光，從而達到時對角度檢測的目的。

▇ 基本參數

光源	波長	650nm ± 10nm
	射出光功率	（Max.）10mW
	射出光狀態	φ 2.0 / φ 8.0
圖像發生	CCD尺寸	1/4英寸
	視頻信號	PAL
外部電源	供電方式	AC電源適配器 AC 100 - 240 V 50/60Hz
	電源輸出	DC 12 V 1500 mA
特性	本傾斜傳感器光源為半導體激光，因此請充分注意靜電。
	裝有傳感器的零部件推薦接地10 ~ 35 ℃ 中使用，在 35 ℃ 以上環境中使用時LD損耗會加快。

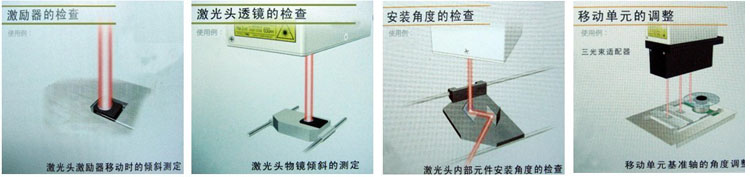

▇ 應用實例

▇ 傳感器規格

型號	測定范圍	分辨率	可測定距離	可選光束直徑
HT-3030	± 0.5 度	1 分	0 ~ 150 mm	φ 1 ~ 8
HT-3050	± 1 度	2 分	0 ~ 150 mm	φ 1 ~ 8
HT-3060	± 1 度	2 分	0 ~ 150 mm	φ 1 ~ 8

▇ LCD顯示器規格

型號	尺寸	接口	制式	刻度（分）
XS - 050	5 英寸	即插/轉接	PAL	30 50 60
XS - 056	5.6 英寸	即插/轉接	PAL	30 50 60
XS - 080	8 英寸	即插/轉接	PAL	30 50 60

▇ 附件

架臺

型號	名稱	尺寸
JT - 2026	架臺A	200x260x400（mm）
JT - 2021	架臺B	200x210x400（mm）

傾斜機構

傾斜機構

型號	名稱	尺寸
QX - 100	傾斜A	50x72x100（mm）
QX - 070	傾斜B	50x72x70（mm）

* 注：可根據客戶需求設計各種夾具

▇ 附件

從激光準直儀射出的光束被分成2/3束射出?？赏瑫r(shí)對2/3個目標物體進行測量，并可根據被測物體使用轉換板進行90度切換。

型號	名稱	范圍
FR - 80	兩分光器	18 - 80（mm）

型號	名稱	范圍
FS - 80	三分光器	18 - 36 / 62 - 80（mm）

型號	名稱	范圍
FQ - 90	兩分光器	25 - 90（mm）
SQ - 90	三分光器	25 - 40 / 75 - 90（mm）
